Mesa para balanza: por qué dejamos el sistema de pelotas de golf y diseñamos el MPB
Investigación propia de Santre: el sistema nacional de granito sobre pelotas de golf es incómodo y se ancla al piso. Diseñamos el MPB con peso muerto y ST-Neopreno, y lo comprobamos en video.
Este artículo es investigación propia de Santre. Lo escribimos quienes diseñamos la mesa: yo, con el equipo de ingeniería. Fabricamos el sistema, filmamos la prueba —salgo en el video, soy quien habla— y medimos la vibración con una app del celular para no quedarnos en la sensación de “parece que ya no baila”.
El supuesto de partida: una balanza analítica no falla cuando los dígitos se mueven. Está midiendo el edificio. Si la superficie de pesaje no está desacoplada del chasis y del piso, el golpe en el borde, el paso en el pasillo o el motor del aire llegan al plato.
Llegamos al sistema MPB (peso muerto + tacones absorvedores ST-Neopreno) después de usar —y de ver que el mercado nacional sigue ofreciendo— un arreglo que nos parece incómodo, disfuncional y del que no tenemos la seguridad de que sea funcional: granito sobre medias esferas de madera, pelotas de golf y un panel de MDF anclado al suelo.
El sistema antiguo (el que usábamos y el que aún se ofrece)
Muchos proveedores nacionales venden hoy una mesa para balanza montada así. Nosotros también la usamos. La dejamos.
La pila, de arriba hacia abajo:
- Placa de granito
- Medias esferas de madera bajo las esquinas
- Pelotas de golf que “ruedan” la vibración
- Un panel de MDF
- Una estructura metálica que debe ir anclada al piso con taquetes expansores
El anclaje es el problema de fondo. Para que el mueble “no se mueva” hay que dañar el piso del laboratorio. Y al fijarlo, la estructura se convierte en continuación del suelo: la vibración del edificio entra por los taquetes y sube.

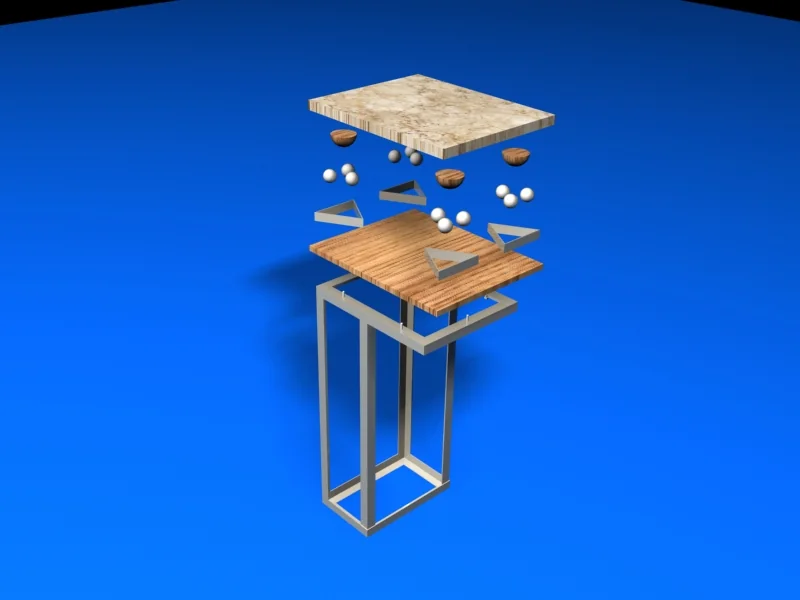

Así se arma el sistema que aún se cotiza en México: granito → madera → pelotas de golf → MDF → marco. El marco se taquetea al piso.
Por fuera parece una mesa de pesaje “seria”: cubierta inox, inserto de piedra, costados cerrados. Por dentro es esa pila. Y al sentarte se ve el segundo defecto, igual de grave para quien pesa horas:

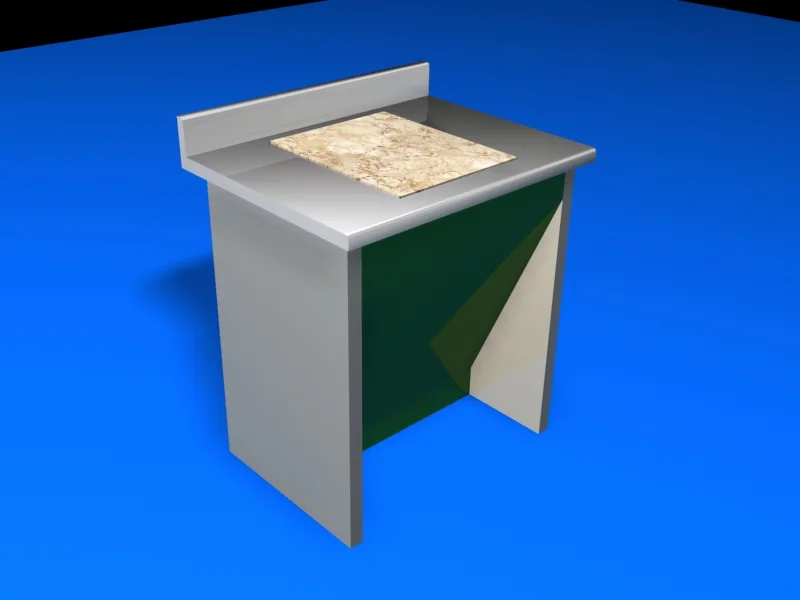

Así queda a la vista. La tapa / faldón va inclinado: no hay hueco para las piernas. No se trabaja sentado con ergonomía.
Tres razones por las que no lo recomendamos ni lo fabricamos más:
- Incómodo. El operador no mete las piernas. El pesaje analítico largo se hace de pie o en mala postura.
- Disfuncional. MDF, pelotas y esferas de madera no son un aislador dimensionado a la carga. Son un arreglo que se ofrece como “antivibratorio” sin que podamos asegurar el resultado.
- Transmite el piso. El taquete expansor une el marco al suelo. La vibración que querías evitar entra por el anclaje.
No mencionamos marcas. Sí decimos con claridad: es un sistema que se ofrece, no nos resulta agradable de usar ni de especificar, y no tenemos la seguridad de que sea funcional para una analítica de 0.1 mg.
El MPB nace de esa experiencia: peso muerto + tacones absorvedores, bloque separado del chasis, sin anclar al piso.

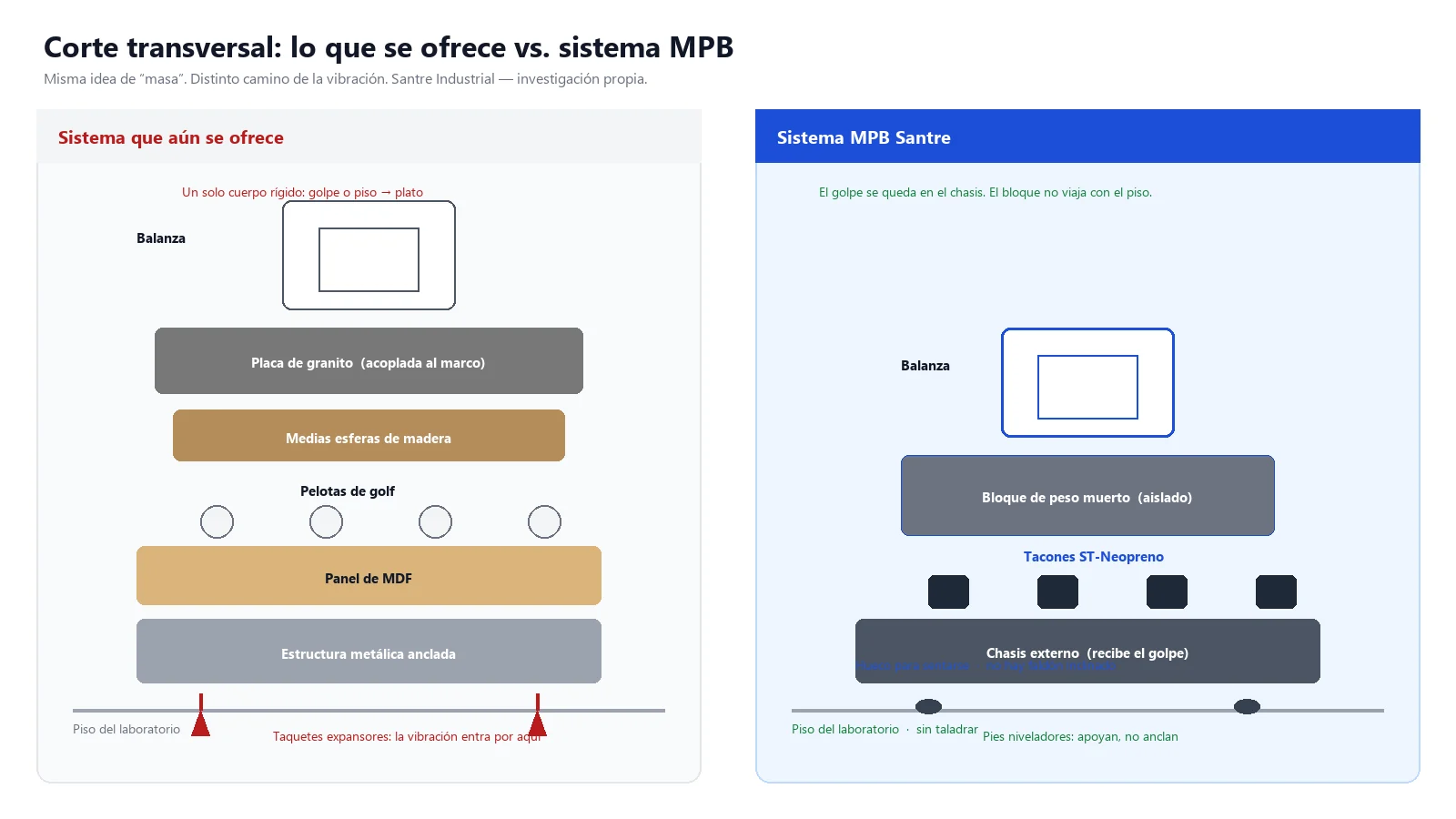

Corte simplificado. Izquierda: la vibración del piso sube por el taquete. Derecha: el bloque flota sobre ST-Neopreno; el marco no se ancla.
La prueba: diseño propio, medición y video
Diseñamos el MPB en taller. La prueba la hicimos nosotros: impacto en el chasis externo con el celular sobre el bloque. Si el desacoplamiento funciona, la vibración no se transfiere. Lo medimos con la app del celular, no solo “a ojo”.
Prueba Santre: mazo en el borde, celular en el bloque. Salgo en el video; el equipo de ingeniería hizo el ensayo.

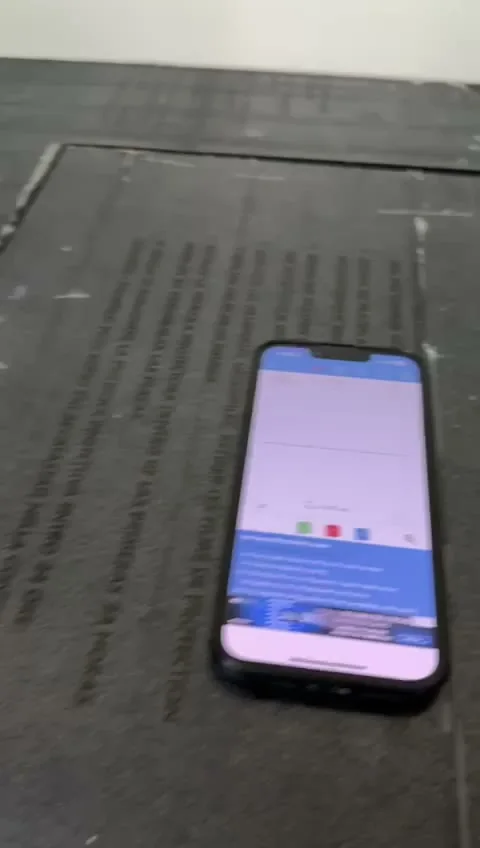

La app en el bloque: medición de apoyo, no certificado de laboratorio.
No es un ensayo acreditado. Es la demostración del mecanismo con el que fabricamos. Quien compra “granito + pelotas + taquete al piso” no está comprando eso.
La estructura interna —peso muerto sobre el marco, sin anclar al piso— está en este recorte del video de estructura:
Video de estructura MPB: el bloque va sobre el marco; no se taquetea el piso del laboratorio.
Las tres partes que sí aíslan
- Masa de peso muerto — bloque denso (concreto) que sube la inercia de la superficie de pesaje.
- Tacones absorvedores ST-Neopreno — dimensionados a la carga del bloque, no pelotas ni goma genérica.
- Desacoplamiento del chasis — el golpe en el borde se queda en el borde. No se taquetea al piso.
Sin el punto 3, granito y marco son un solo cuerpo. Con taquetes, el piso es el cuarto cuerpo.

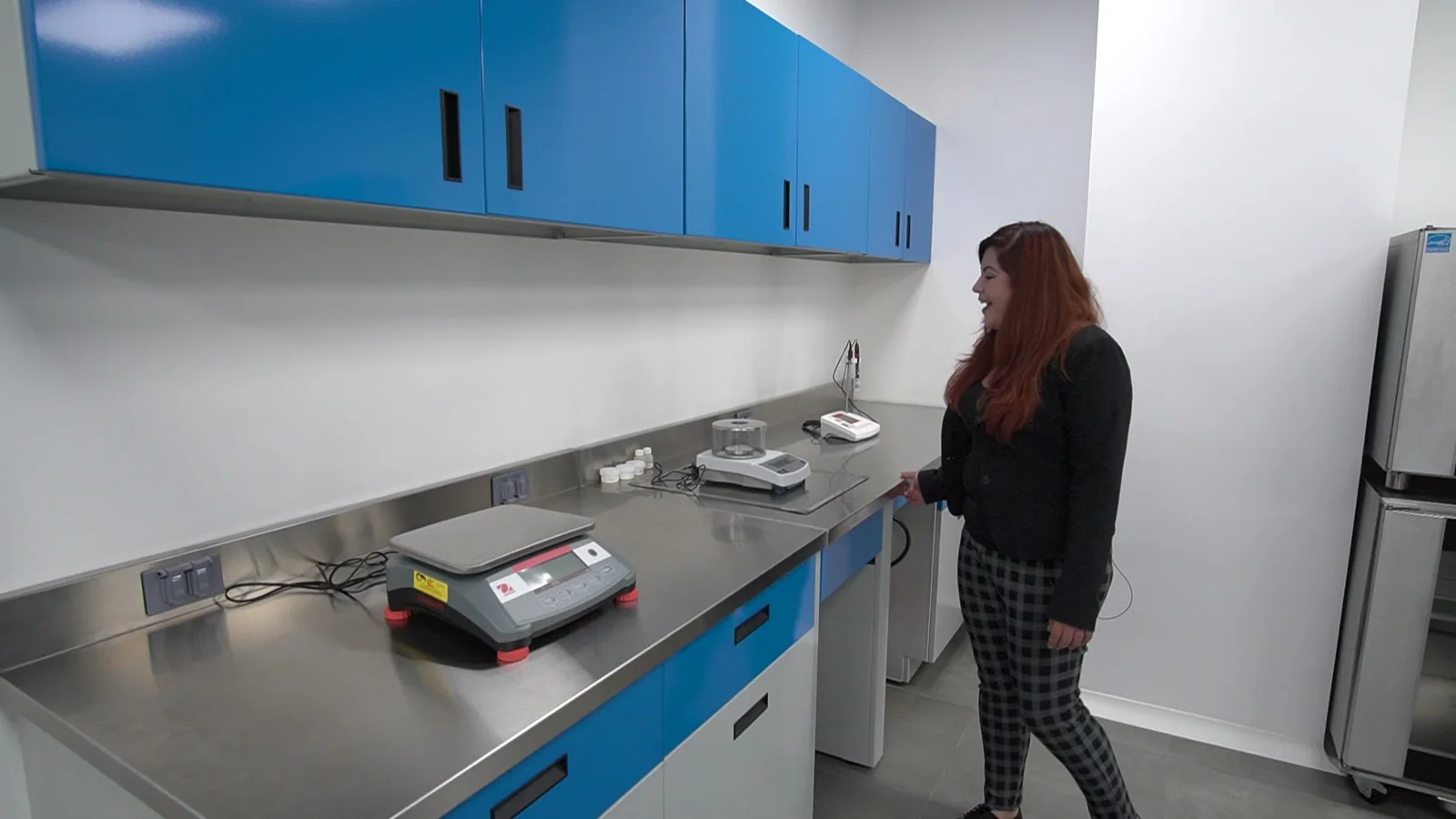

Entrega real. Bloque aislado, hueco para las piernas, sin taquetes en el piso.
Otra cosa que vemos en campo: la losa improvisada

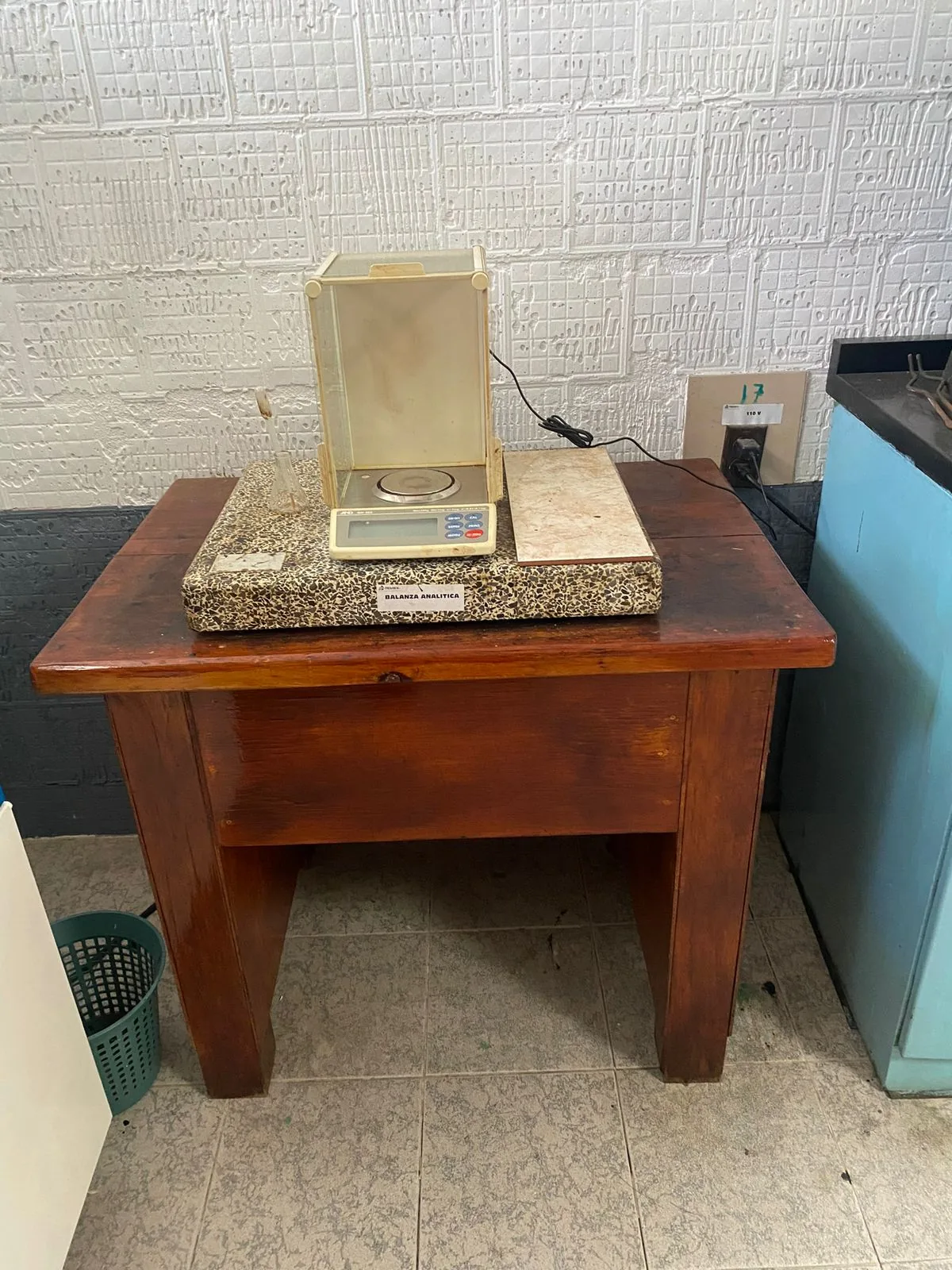

Además del sistema de pelotas, hay laboratorios que resuelven el pesaje con una mesa de madera o de tubo y una placa de granito suelta. Esta foto es antigua; alguien nos la compartió de cómo estaban haciendo sus pesajes. Hay masa. No hay sistema.
Mesa de madera con una placa de granito suelta encima: la balanza queda sobre esa placa, sin ningún sistema de aislamiento debajo.
Qué hace el MPB con ese aprendizaje
La estructura metálica recibe lo que venga del suelo. Los ST-Neopreno lo absorben. La placa de concreto y la balanza quedan estables: la lectura deja de perseguir el edificio.
En operación:
- Lectura estable en segundos — menos repeticiones por muestra
- Se nivela; no se taquetea ni se rompe el piso
- Se trabaja sentado: el frente no está tapado por un faldón inclinado
- Menos dependencia del “rincón más quieto”, sin eliminar la Zona 4 — en el Sistema de 7 Zonas es el área dedicada de pesaje, no un hueco en la bancada general. Detalle de layout: Zona 4 · Pesaje.
Modelos: MPB-60 (frente 60 cm) y MPB-90 (90 cm). El núcleo es el mismo; cambia el espacio lateral para bitácora o preparación fuera del bloque. Altura sentado o de pie, en la lógica de UNE-EN 13150. El precio depende de cubierta, frente y flete — cotízalo con nuestro equipo para tu caso.
Cómo elegir según el instrumento
| Resolución | ¿Sistema aislado? | Qué aprendimos |
|---|---|---|
| Granataria (≥ 0.01 g) | Si la planta vibra | Bancada rígida a veces basta; no improvisar sobre cajonera |
| Analítica 0.1 mg | Sí | Aquí el sistema de pelotas + anclaje no nos da confianza |
| Semimicro / micro (≤ 0.01 mg) | Sí, y ubicación estricta | Aire y temperatura pesan tanto como la vibración |
La cubierta perimetral (granito / inox T-304 / fenólica) es higiene y química. No sustituye el bloque aislado. Detalle: comparativa de cubiertas y 304 vs 316.

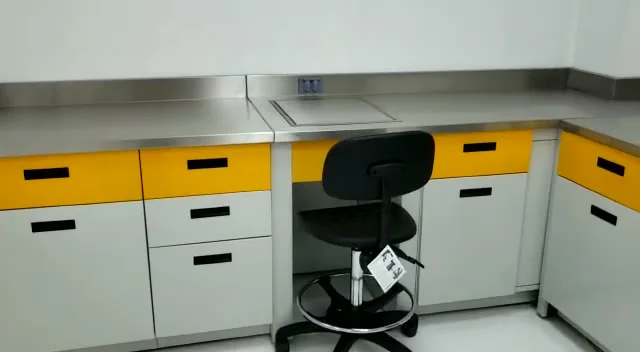

Entrega con cubierta inox y silla. El frente abre: se pesa sentado. El sistema antiguo no lo permite.
Dónde va la mesa: Zona 4
En el Sistema de 7 Zonas de Santre, la Zona 4 es el área dedicada de pesaje — no un rincón residual ni un hueco en la bancada general. Aunque el MPB aísle el golpe, el pesaje sigue siendo zona. Layout: Zona 4 · Pesaje.
- Lejos de puertas, rejillas y bocas de campana
- Sin tráfico de espalda
- Contactos en muro o torreta
- Trabajo sentado si el pesaje es largo — el MPB lo permite; el sistema antiguo, no
- Nada extra sobre el bloque
El pesaje vive en un layout, no en un rincón. Sin anclar mesas al piso.
Errores que ya no cotizamos
- Pedir “mesa de granito” o “la de pelotas de golf” sin preguntar si el bloque está desacoplado y si hay que taquetear el piso.
- Meter la analítica en la isla de trabajo general.
- Elegir cubierta como si fuera una mesa mural.
- Olvidar sentado vs. de pie — y comprar un frente inclinado que impide sentarse.
- Apoyar teclado o impresora sobre el bloque.
- Pegar la estación a la campana “para no caminar”.
Es el mismo patrón del error de especificar la mesa equivocada.
Antes de cotizar, marca estos seis puntos (los mismos, en positivo):
- El bloque de pesaje está desacoplado del chasis (no solo “hay granito”).
- La mesa no se taquetea al piso.
- La analítica no vive en la isla de trabajo general.
- Hay hueco para trabajar sentado, o la altura es de pie a propósito.
- Bitácora, impresora y teclado quedan fuera del bloque.
- La estación no está pegada a la campana ni a una rejilla de impulsión.
Descargar checklist de especificación (PDF) — una página, para llevar a la junta de compra.
Preguntas frecuentes
¿La prueba con la app del celular es un certificado?
No. Es medición de apoyo, hecha por el mismo equipo que diseñó la mesa, junto con el video del impacto. Sirve para comparar mecanismos. No reemplaza la calibración de la balanza ni un ensayo acreditado.
¿Por qué no siguen fabricando el sistema de pelotas?
Porque lo usamos, lo conocemos y no nos da la seguridad que pedimos para analítica. Es incómodo, se ancla al piso y no desacopla de verdad el bloque. El MPB existe para no repetirlo.
¿Toda balanza necesita MPB?
La analítica de 0.1 mg y las microbalanzas, sí. Una granataria en un laboratorio quieto, no siempre.
¿Cuánto cuesta?
No hay un precio único de lista: cubierta, frente y flete lo mueven. Te damos el número exacto cuando cotizamos tu caso.
Próximo paso
Si reconoces el sistema de pelotas de golf —o los dígitos que no se quietan— el siguiente dato es frente (60 o 90 cm), cubierta y si trabajas sentado.
Ver mesas para balanza MPB-60 y MPB-90 →
Layout de pesaje: Zona 4 o levantamiento técnico.
