El Sistema de 7 Zonas para laboratorios: qué es y cómo organiza un laboratorio seguro y funcional
Guía completa del Sistema de 7 Zonas de Santre Industrial: cómo dividir un laboratorio en zonas funcionales para maximizar seguridad, eficiencia y cumplimiento normativo. Con mapa de zonas y checklist de diseño.
Un laboratorio mal distribuido no es solo ineficiente — es peligroso. Los accidentes más frecuentes en laboratorios no ocurren por falta de equipo de protección ni por descuido puntual: ocurren porque el flujo de trabajo obliga a los técnicos a cruzar zonas incompatibles, almacenar reactivos cerca de fuentes de ignición, o trabajar con muestras en superficies que no son las adecuadas.
El Sistema de 7 Zonas es la metodología de diseño que Santre Industrial ha desarrollado y aplicado en más de 1,500 laboratorios en México. No es un concepto decorativo ni una forma de vender más muebles: es un marco funcional que convierte cualquier espacio en un laboratorio donde la seguridad y la eficiencia están integradas desde el primer trazo del plano.
Esta guía explica cada zona, su función, y cómo se relacionan entre sí.
¿Por qué dividir un laboratorio en zonas?
La lógica es simple: cada actividad de laboratorio tiene requisitos de superficie, iluminación, ventilación y mobiliario distintos. Mezclar actividades incompatibles en el mismo espacio genera:
- Contaminación cruzada entre muestras
- Riesgo de ignición por almacenar inflamables cerca de trabajo con flama
- Accidentes por tráfico de personas en zonas de trabajo activo
- Tiempos de búsqueda de material que reducen la productividad
- Incumplimiento normativo (NOM-005-STPS, ISO 17025, GMP) por diseño inadecuado
Un laboratorio zonificado correctamente elimina la mayoría de estos problemas antes de que empiecen.

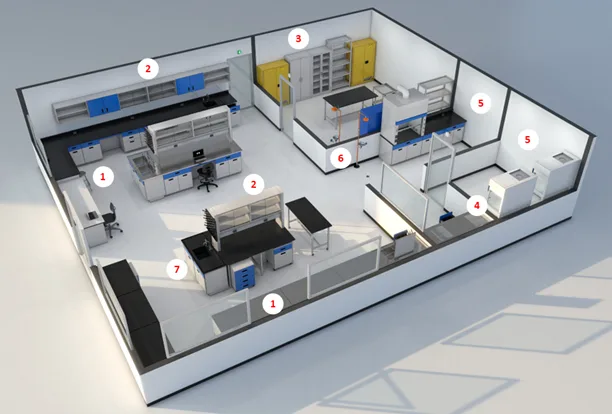

Las 7 Zonas del laboratorio

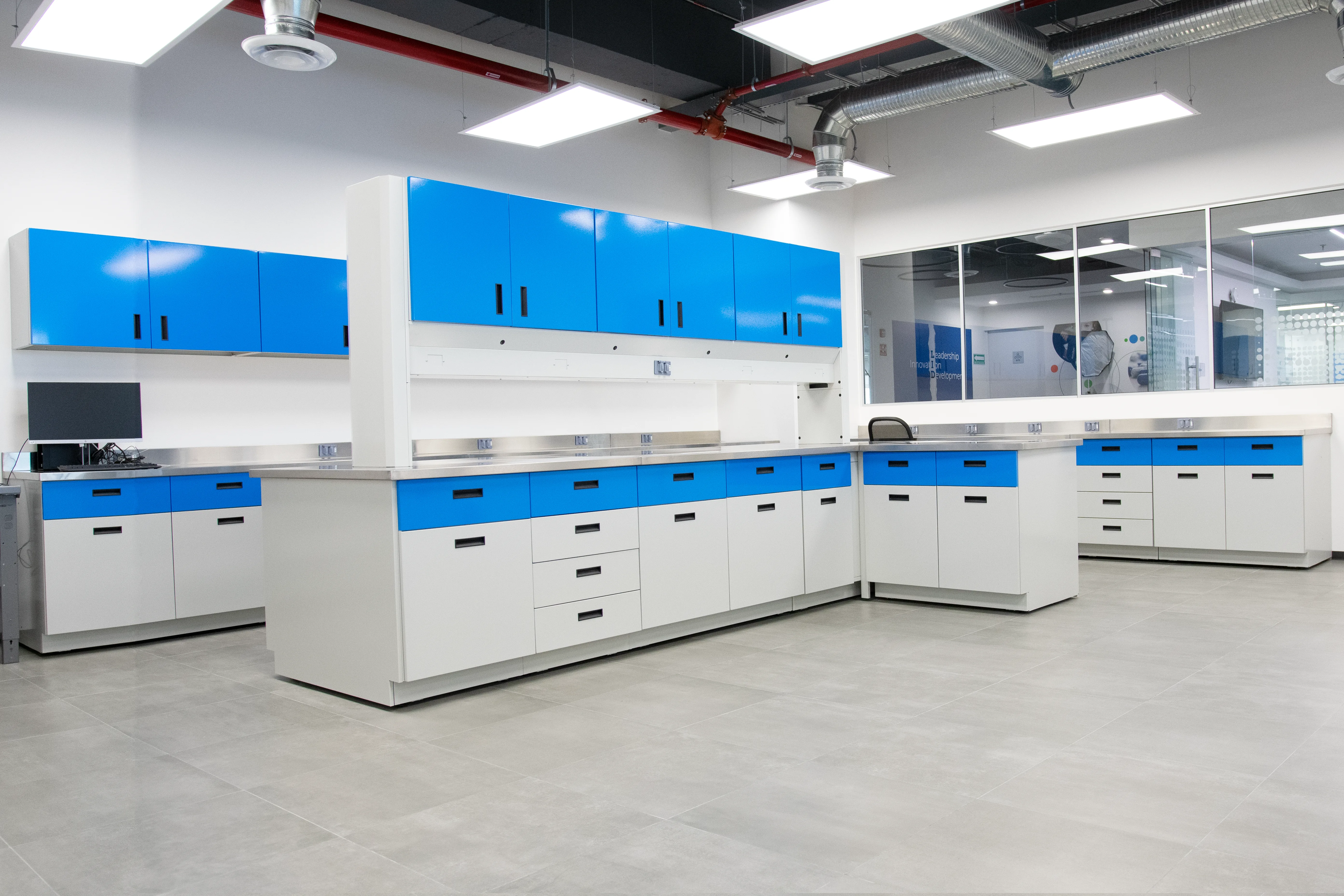

Zona 1 — Trabajo General
Es el corazón operativo del laboratorio. Aquí se realizan las actividades de análisis, preparación de muestras y trabajo de rutina que no requieren condiciones especiales de ventilación ni aislamiento.
Mobiliario característico: mesas de trabajo a muro o tipo isla, con cubierta según el proceso (fenólica, cerámica, inox o laminado plástico), gabinetes bajos con servicios integrados (gas, agua, vacío, corriente), alacenas superiores.
Condiciones de diseño:
- Altura de trabajo: 90 cm estándar (85–95 cm según el proceso)
- Espacio libre de circulación: mínimo 90 cm entre mesas enfrentadas
- Iluminación: mínimo 500 lux sobre la superficie de trabajo
- Ventilación general: 8–12 cambios de aire por hora
Relación con otras zonas: debe ser accesible desde la Zona de Recepción y conectar fluidamente con las Zonas de Manipulación Segura (Zona 5) y Pesaje (Zona 4).
Zona 2 — Almacenaje Elevado
El almacenamiento de reactivos, vidriería y materiales de trabajo en altura. Esta zona define el orden del laboratorio y, cuando está mal diseñada, es la que más accidentes genera (caídas de vidriería, derrames por mal apilamiento, acceso inadecuado a reactivos incompatibles).
Mobiliario característico: alacenas superiores con puertas de vidrio o sólidas, vitrinas para vidriería, repisas con bordes de contención para reactivos, puentes entre áreas.
Condiciones de diseño:
- Altura de estantes accesibles sin escalera: máximo 180 cm
- Separación obligatoria por compatibilidad química (ácidos lejos de bases, oxidantes lejos de inflamables)
- Vidriería en alacenas con puertas para proteger de vibraciones
Regla crítica: los reactivos inflamables en cantidad de trabajo (no de almacenamiento masivo) deben estar en gabinetes de seguridad certificados para inflamables (NFPA 30), nunca en alacenas estándar abiertas.

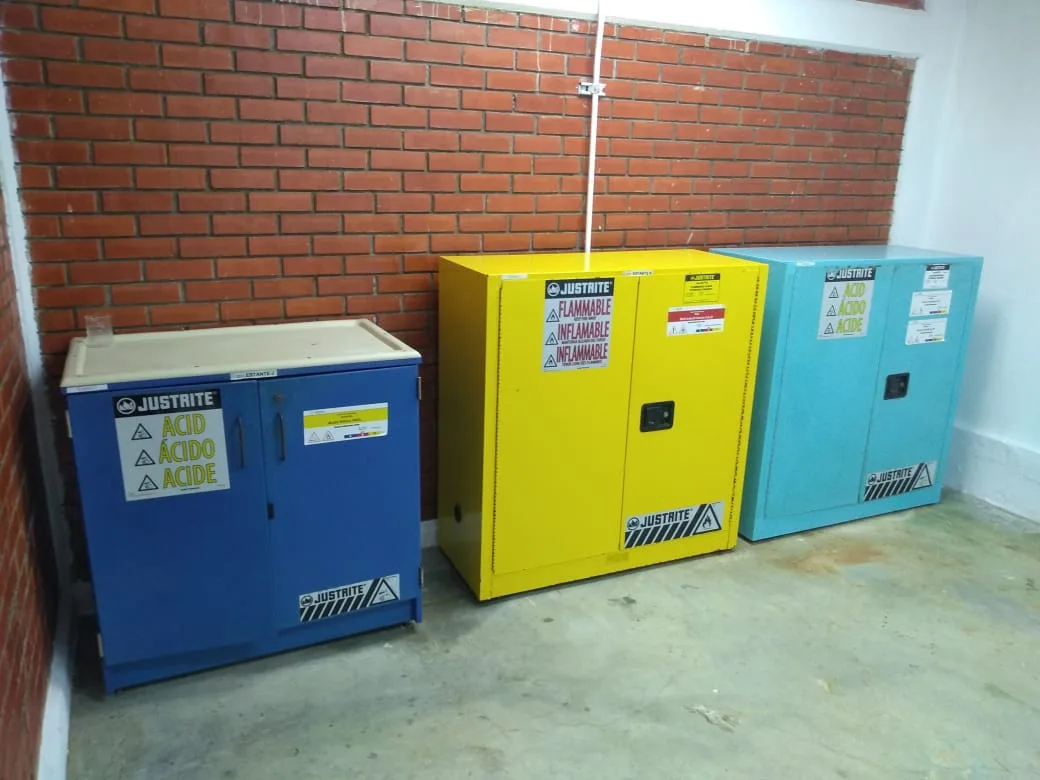

Zona 3 — Reactivos
La zona dedicada al almacenamiento seguro de reactivos químicos en volúmenes mayores al consumo diario. Es la zona que más regulación tiene en México (NOM-005-STPS y NFPA 30) y la que más frecuentemente se omite en laboratorios mal diseñados.
Mobiliario característico: gabinetes de seguridad para inflamables certificados (resistencia al fuego 30–90 min según NFPA 30 / EN 14470-1), gabinetes para corrosivos con ventilación forzada, gabinetes de polipropileno para ácidos concentrados.
Condiciones de diseño:
- Los gabinetes de inflamables deben estar a mínimo 3 metros de cualquier fuente de ignición
- Ventilación: los gabinetes de ácidos deben tener ventilación forzada o pasiva hacia el exterior
- Capacidad máxima de inflamables fuera de gabinete certificado: 10 L en laboratorio activo (NFPA 45)
- Señalización obligatoria (NOM-018-STPS)
Relación con otras zonas: esta zona debe estar en la periferia del laboratorio, no en el centro de tráfico. Acceso restringido y visible desde el área de trabajo.

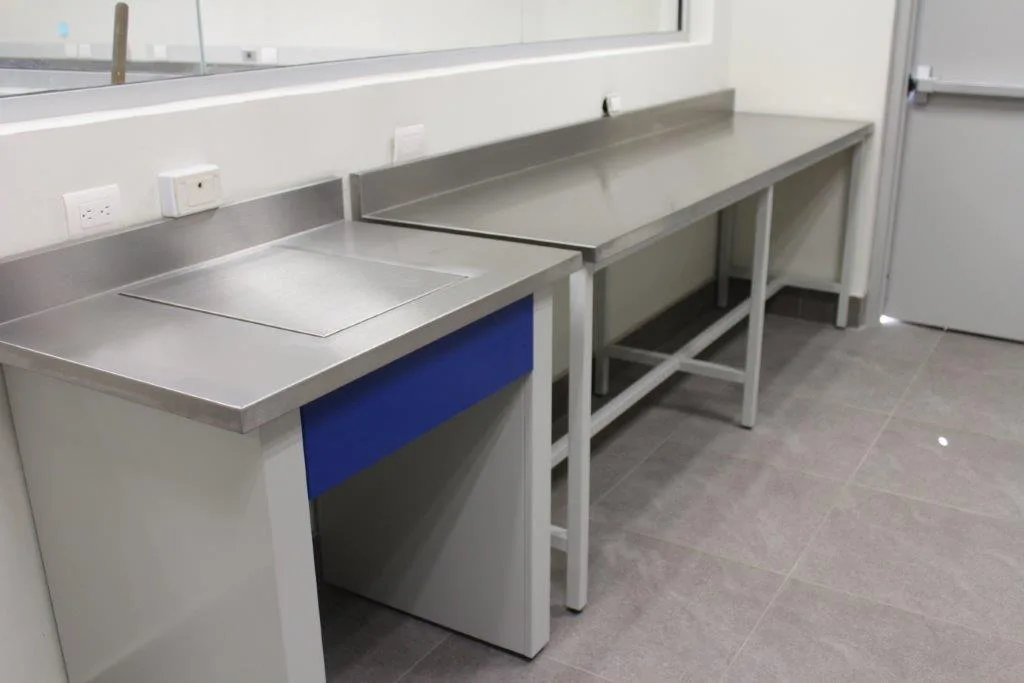

Zona 4 — Pesaje
Una de las zonas más frecuentemente mal diseñadas. Las balanzas analíticas son instrumentos extremadamente sensibles: vibraciones del entorno, corrientes de aire y variaciones de temperatura afectan directamente la repetibilidad de la lectura. Los fabricantes de balanzas de precisión documentan que incluso vibraciones de baja frecuencia — difíciles de percibir para el operador — pueden producir errores sistemáticos en pesadas de alta resolución. Sin una zona específica de pesaje, muchos laboratorios registran dispersión en sus resultados que atribuyen al reactivo o al método cuando el origen es la superficie de trabajo.
Mobiliario característico: mesa antivibratoria con masa de contrapeso integrada (entre 80 y 150 kg según el modelo), nivelación independiente por punto de apoyo, cubierta lisa sin servicios integrados que transmitan vibraciones.
Condiciones de diseño:
- Ubicación alejada de tráfico de pasillos, puertas y sistemas de ventilación activa
- Sin corrientes de aire directas sobre la balanza (los ductos de campanas o rejillas de ventilación cerca generan error)
- Iluminación sin vibración (evitar lámparas de vapor de mercurio antiguas con balasto magnético)
- Temperatura estable — las balanzas analíticas de alta precisión requieren aclimatación de 30 minutos antes de usar
Regla práctica: si tienes balanza analítica (0.1 mg de resolución) y no tienes mesa antivibratoria, el equipo está trabajando por debajo de su capacidad real, independientemente de cuánto hayas pagado por él.

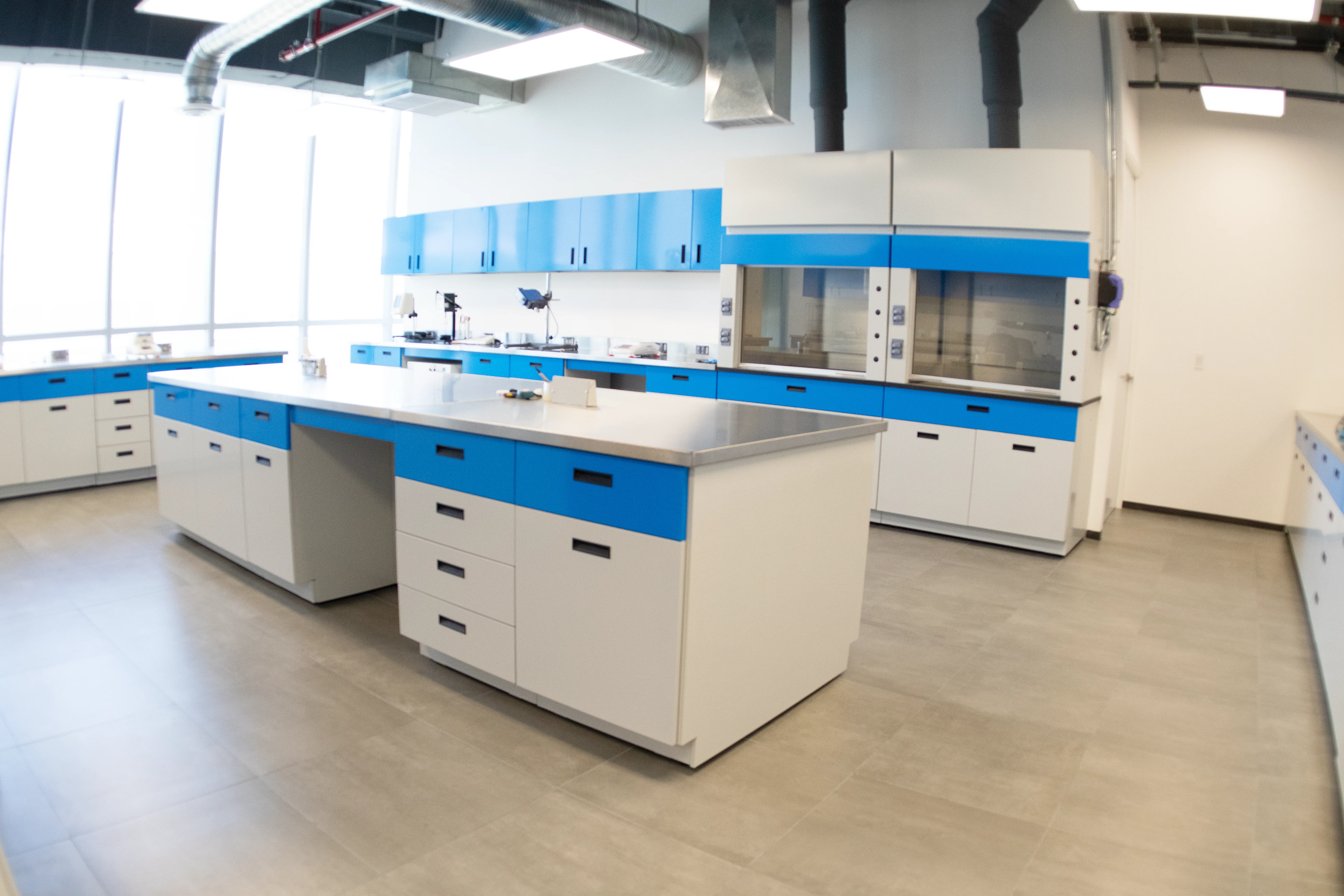

Zona 5 — Manipulación Segura
Esta es la zona de las campanas de extracción. Todo trabajo que genere vapores, gases, aerosoles tóxicos o partículas peligrosas debe realizarse en esta zona, bajo la campana y con el extractor activo.
Mobiliario característico: campanas de extracción (inox T-304, PPL o fenólico según reactivos), mesa de trabajo adyacente a la campana (para preparación antes de introducir el trabajo a la campana), gabinetes bajos de almacenamiento de trabajo debajo de la campana.
Condiciones de diseño:
- Espacio libre frente a la campana: mínimo 120 cm para circulación segura
- Sin corrientes de aire cruzadas frente a la apertura de la campana (puertas, ventanas, pasillos de alta circulación)
- El ducto debe salir directamente al exterior sin recirculación
- Iluminación dentro de la campana: mínimo 500 lux sobre la superficie de trabajo interior
- Instalación eléctrica dentro de la campana: antiexplosión si se trabaja con inflamables
Regla crítica: abrir y cerrar la puerta de entrada al laboratorio genera una corriente de aire que puede alterar momentáneamente la velocidad de cara de la campana. Las campanas ubicadas frente a puertas de alto tráfico deben tener mayor velocidad de cara nominal (0.6 m/s mínimo).

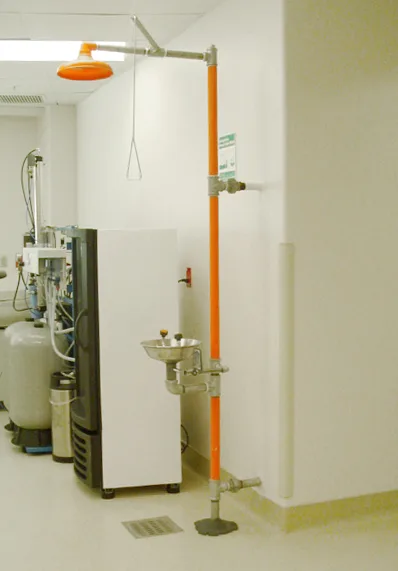

Zona 6 — Seguridad y Emergencias
La zona dedicada a los equipos de respuesta ante accidentes: regadera de emergencia, lavaojos, extintores, kit de derrames, botiquín de primeros auxilios y señalización de evacuación.
Mobiliario y equipos característicos: regadera de emergencia (con acceso en menos de 10 segundos desde cualquier punto de trabajo — criterio de ANSI Z358.1, adoptado como referencia técnica; la NOM-005-STPS exige que sean accesibles), lavaojos combinado o independiente, gabinete de seguridad para kit de derrames, señalización fotoluminiscente.
Condiciones de diseño:
- La regadera y el lavaojos deben estar a máximo 10 segundos de trayecto (≈ 15 metros) desde cualquier zona de trabajo con químicos — parámetro de ANSI Z358.1
- No deben estar obstruidas por mobiliario, cajones abiertos ni equipos en el pasillo de acceso
- El piso bajo la regadera debe tener drenaje activo
- Prueba mensual de funcionamiento obligatoria (NOM-005-STPS)
El error más frecuente: colocar la regadera de emergencia en el extremo opuesto del laboratorio “porque ahí hay drenaje”. El drenaje puede adaptarse; el tiempo de acceso no puede sacrificarse.

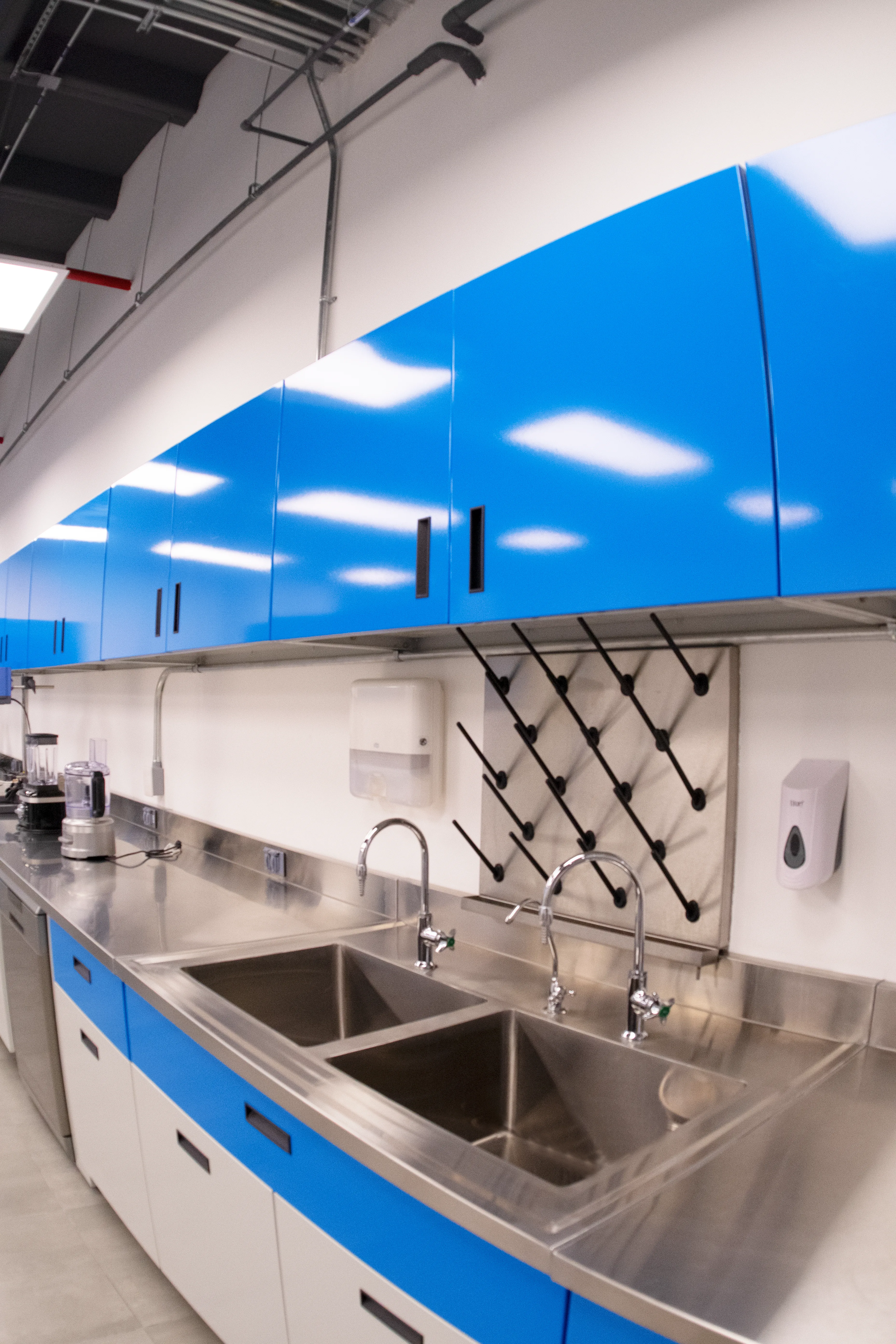

Zona 7 — Lavado
La zona de lavado de vidriería, utensilios y superficies. Parece la menos crítica, pero un laboratorio sin zona de lavado bien diseñada acaba usando las mesas de trabajo para lavar, contaminando superficies y generando acumulación de vidriería sucia en el área de trabajo activa.
Mobiliario característico: tarja de acero inoxidable (simple o doble según el volumen), mesa de escurrido o rack integrado, grifo de cuello de ganso de altura regulable, conexión para agua destilada o desionizada si aplica.
Condiciones de diseño:
- Ubicación al final del flujo de trabajo (no entre las zonas de trabajo activo)
- Espacio mínimo de 60 cm de cubierta adyacente para escurrido
- Drenaje con sifón para prevención de olores
- Si se lava vidriería de trabajo con ácidos, el drenaje debe ser resistente a corrosivos (PVC o CPVC)
Cómo se relacionan las 7 zonas: el flujo de trabajo
El flujo ideal en un laboratorio bien zonificado sigue este orden:
Recepción de muestra
↓
Zona 4 (Pesaje) → Zona 3 (Reactivos) → Zona 1 (Trabajo General)
↓
Zona 5 (Manipulación Segura)
[si el proceso requiere campana]
↓
Zona 7 (Lavado)
Zona 2 (Almacenaje) ← acceso permanente
Zona 6 (Emergencias) ← acceso permanenteEl objetivo del flujo es que ningún operador tenga que cruzar una zona de riesgo para acceder a la siguiente etapa del proceso. Cuando eso ocurre (pesaje en medio del paso hacia la campana, o acceso a reactivos cruzando la zona de trabajo activo), el riesgo de accidente aumenta de forma no lineal.
Checklist de diseño por zona
Antes de aprobar un plano de laboratorio, verifica estos puntos por zona:
Zona 1 (Trabajo General)
- Pasillo de circulación ≥ 90 cm entre mesas enfrentadas
- Cubierta compatible con los reactivos del proceso
- Servicios integrados (gas, agua, vacío) en posición correcta
Zona 2 (Almacenaje Elevado)
- Reactivos separados por compatibilidad
- Inflamables en gabinete certificado
- Altura máxima accesible sin escalera
Zona 3 (Reactivos)
- Gabinetes de seguridad certificados para inflamables (NFPA 30)
- Ventilación forzada en gabinetes de ácidos
- Señalización NOM-018-STPS
Zona 4 (Pesaje)
- Mesa antivibratoria si hay balanza analítica
- Sin corrientes de aire directas
- Lejos de tráfico y puertas
Zona 5 (Manipulación Segura)
- Campana correcta para los reactivos del proceso
- Extractor compatible con el interior de la campana
- Sin corrientes de aire cruzadas frente a la apertura
Zona 6 (Emergencias)
- Regadera a ≤ 10 segundos de todas las zonas de trabajo con químicos (criterio ANSI Z358.1)
- Lavaojos funcional y sin obstrucciones
- Kit de derrames actualizado
Zona 7 (Lavado)
- Al final del flujo de trabajo
- Drenaje compatible con los residuos del laboratorio
- Espacio de escurrido adyacente
Conclusión
El Sistema de 7 Zonas no es una receta rígida — es un marco que se adapta al proceso de cada laboratorio. Un laboratorio de docencia tiene más énfasis en Zona 1 (mesas isla) y Zona 5 (varias campanas). Un laboratorio farmacéutico pone más peso en Zona 3 (almacenamiento seguro) y en los materiales de Zona 1 (superficies validables para GMP). Un laboratorio analítico industrial prioriza Zona 4 (mesas antivibratorias) y Zona 5 (campanas para digestiones).
Lo que no cambia es la lógica: cada actividad debe tener su espacio correcto, y ese espacio debe conectarse con el flujo real del trabajo.
¿Quieres aplicar el Sistema de 7 Zonas a tu proyecto? En Santre hacemos el diagnóstico de distribución sin costo. Contáctanos con el plano o croquis de tu espacio y te proponemos una distribución en 5 días hábiles.
Descarga la guía completa: Catálogo Sistema 7 Zonas Santre
