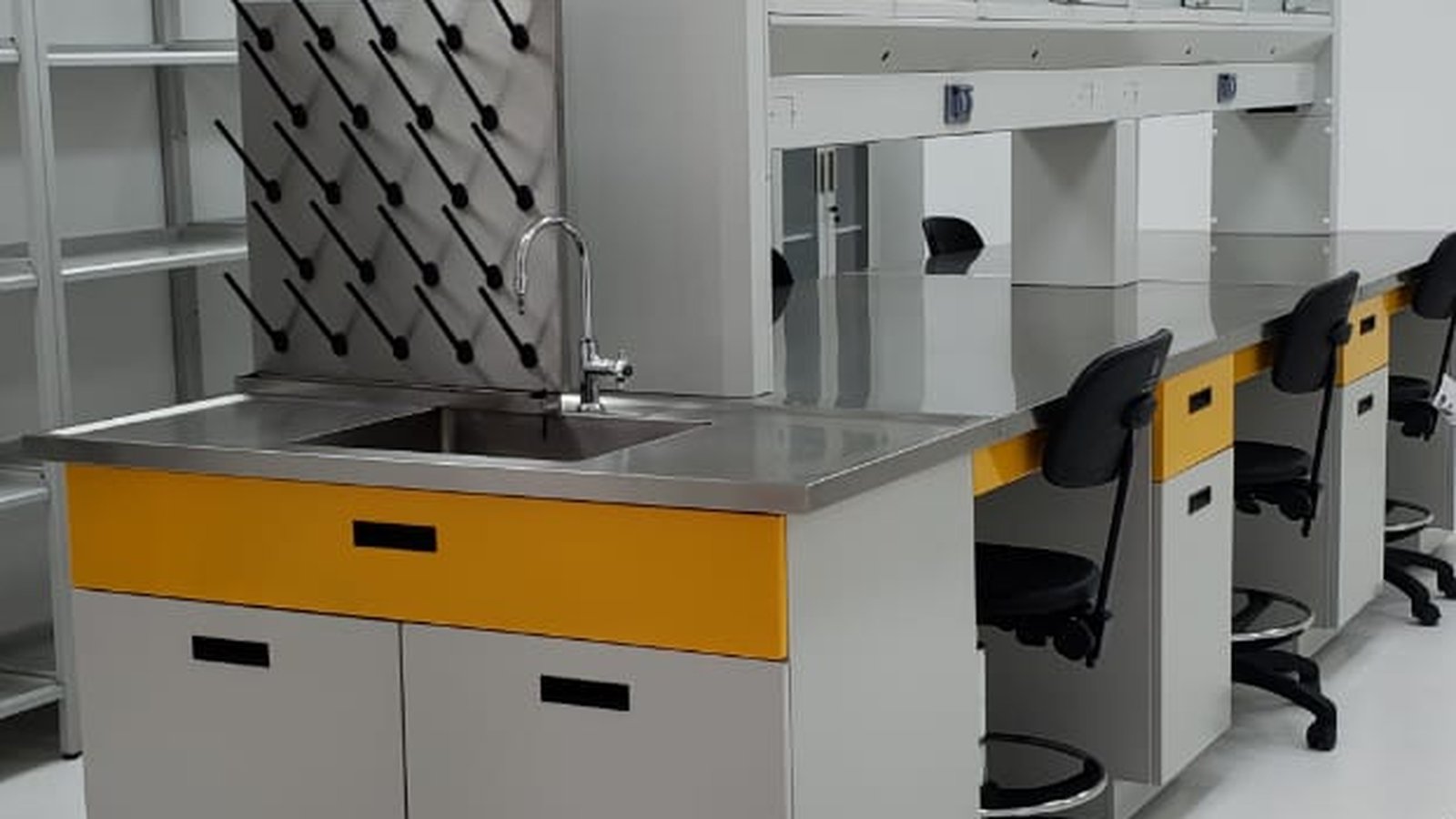

Cómo diseñar un laboratorio funcional y seguro: guía para responsables técnicos
Los principios que separan un laboratorio que trabaja bien durante 20 años de uno que se vuelve obsoleto en 5. Desde la distribución por zonas hasta el cumplimiento normativo.
La mayoría de los laboratorios que diagnosticamos después de 5 o 7 años de uso no fallan porque el mobiliario se haya roto. Fallan porque el espacio nunca fue diseñado pensando en cómo trabaja realmente un químico. Las zonas de trabajo se contaminan entre sí, los flujos se cruzan, la campana de extracción quedó en el lugar equivocado, y lo que parecía una inversión de 10 o 15 años se vuelve obsoleta en la mitad del tiempo.
Esta guía resume los principios que usamos en Santre para diseñar laboratorios que siguen funcionando bien dos décadas después. No son secretos: son las mismas bases que usan fabricantes globales certificados por SEFA y que están respaldadas por las normas mexicanas (NOM-STPS) y estándares internacionales (NFPA, OSHA, EN).
Si estás por iniciar un proyecto nuevo, remodelar un laboratorio existente, o simplemente quieres entender qué exigirle a tu proveedor, esto es lo que importa.
1. Antes del plano: entender el flujo real de trabajo
El error más caro en el diseño de un laboratorio es empezar por el mobiliario. El orden correcto es al revés:
- ¿Qué análisis o procesos se van a hacer aquí?
- ¿Cuántas personas trabajan simultáneamente?
- ¿Qué sustancias y equipos se van a usar?
- ¿Qué normativa aplica (sector, certificación, auditorías)?
- Hasta ahí se define el mobiliario.
Un laboratorio de control de calidad en industria alimentaria no tiene las mismas necesidades que uno de investigación farmacéutica, y ninguno de los dos se parece a un laboratorio de control de materiales para industria automotriz. Los tres usan mesas de trabajo y gabinetes, pero la lógica de distribución, los materiales de cubierta y los sistemas de extracción son completamente distintos.
Regla práctica: si tu proveedor llega en la primera visita con un catálogo de mesas en lugar de preguntas sobre tu proceso, algo está mal.
2. Las 7 zonas funcionales de un laboratorio bien diseñado
Después de instalar más de 1,500 laboratorios, en Santre desarrollamos un marco de diseño al que llamamos Sistema de 7 Zonas. No es una invención nuestra — es la formalización de algo que los laboratorios bien diseñados hacen naturalmente, y que los mal diseñados ignoran.
Zona 1 — Recepción y registro de muestras
El punto de entrada. Debe estar separado del área de análisis para evitar contaminación cruzada. Requiere superficie resistente, espacio de etiquetado y, en muchos casos, punto de refrigeración.
Zona 2 — Preparación de muestras
Aquí ocurre el trabajo sucio: pesado, mezclado, homogeneización. Necesita superficies muy resistentes a impacto y químicos, cerca de fuentes de agua y drenaje.
Zona 3 — Análisis instrumental
Donde viven los equipos sensibles: HPLC, cromatógrafos, espectrofotómetros. Requiere mesas antivibratorias, control de temperatura, y aislamiento de zonas con vibración o humedad.
Zona 4 — Análisis químico húmedo
Titulaciones, extracciones, digestiones. Necesita acceso directo a campanas de extracción, tarjas amplias, y cubiertas de máxima resistencia química.
Zona 5 — Almacenamiento de reactivos
No es una bodega: es un área técnica con separación por compatibilidad química, ventilación específica, y gabinetes de seguridad (que en muchos casos deben cumplir EN 14470-1 para inflamables).
Zona 6 — Escritura y documentación
El químico pasa hasta 40% de su tiempo escribiendo resultados. Esta zona debe estar separada físicamente del trabajo húmedo, con superficie limpia y ergonomía de oficina.
Zona 7 — Servicios y soporte
Lavado de material, esterilización, almacén de consumibles. Suele ser el área más descuidada en el diseño, y la primera que colapsa cuando el laboratorio crece.
¿Por qué 7 y no 4 o 10? Porque es el mínimo que permite que cada función tenga su espacio físico propio, sin que el espacio se vuelva tan fragmentado que pierda eficiencia. Laboratorios más pequeños pueden consolidar zonas; los más grandes pueden subdividir, pero las 7 funciones tienen que existir.
3. Seguridad: no es una capa, es el punto de partida
En México, los laboratorios están obligados a cumplir con un conjunto de normas que muchos proveedores mencionan pero pocos aplican de verdad:
| Norma | Qué regula |
|---|---|
| NOM-001-STPS-2008 | Condiciones de seguridad en edificios, locales, instalaciones y áreas en centros de trabajo |
| NOM-005-STPS-1998 | Manejo, transporte y almacenamiento de sustancias químicas peligrosas |
| NOM-010-STPS-1999 | Contaminación del medio ambiente laboral por químicos |
| NOM-018-STPS-2000 | Identificación y comunicación de peligros por sustancias químicas |
A nivel internacional, los estándares que definen el diseño seguro son NFPA 45 (fire protection for laboratories), NFPA 30 (flammable liquids) y OSHA 29 CFR 1910.106 para líquidos inflamables y combustibles.
Ninguna de estas normas se cumple “poniendo extintores”. Se cumple desde el diseño: definiendo zonas de compatibilidad, calculando cambios de aire por hora, ubicando regaderas de emergencia en rutas accesibles, y especificando gabinetes con resistencia al fuego certificada.
El detalle de los colores de seguridad
Un punto que casi nadie se toma en serio: los colores de señalización no son decorativos. El rojo identifica equipo contra incendio y paros de emergencia. El naranja marca partes peligrosas de equipos. El amarillo es para precaución. El verde para equipos de seguridad personal (regaderas, lavaojos, botiquines). El azul para señalética obligatoria.
Cuando el laboratorio está bien diseñado, estos colores cuentan una historia coherente. Cuando no, un visitante nuevo no sabe dónde está el paro de emergencia.
4. Ergonomía: el costo silencioso de diseñar mal
Un error de ergonomía no se detecta en la inauguración. Se detecta 3 años después, cuando el equipo empieza a reportar dolor lumbar, fatiga al final del turno, y errores de medición por cansancio visual.
Las dimensiones no son negociables. La norma europea EN 13150:2001 (mesas de trabajo para laboratorio) define rangos validados por estudios antropométricos:
- Altura estándar de mesa de trabajo: 900 mm para trabajo de pie, 750 mm para trabajo sentado
- Profundidad útil: 750 mm mínimo para permitir equipos y espacio de trabajo frontal
- Espacio libre bajo mesa: 720 mm mínimo para acceso con silla
- Distancia entre mesas enfrentadas: mínimo 1,500 mm para paso con carrito; 1,800 mm si hay dos personas trabajando espalda contra espalda
Un laboratorio donde dos analistas chocan al pasar entre islas no es un problema de tamaño: es un problema de diseño.
5. Materiales: la decisión que define los siguientes 20 años
La elección de materiales es donde la mayoría de los proyectos toma malas decisiones por ahorrar en el corto plazo.
Las cubiertas son el componente más crítico: van a recibir todos los reactivos, todos los impactos, todo el calor, todos los ciclos de limpieza. La decisión entre fenólicas, cerámicas, epoxi o acero inoxidable no es una cuestión de preferencia estética — es una decisión técnica que depende de qué se va a derramar sobre esa superficie todos los días. (Tenemos un artículo dedicado a esa comparación si te interesa profundizar.)
Los gabinetes deben cumplir con SEFA 8, que define las pruebas mecánicas mínimas: carga, carga concentrada, torsión, inmersión, ciclos de puertas y cajones. Un gabinete que no pasó SEFA 8 no es mobiliario de laboratorio, es mobiliario de oficina con puertas de metal.
Los servicios (agua, gas, vacío, aire comprimido, electricidad) deben estar diseñados con 30% de capacidad extra desde el inicio. Ampliar servicios después con el laboratorio operando cuesta entre 3 y 5 veces más que dejarlos instalados de origen.
6. Lo que nadie te dice: el cronograma importa tanto como el diseño
Un laboratorio bien diseñado que se instala mal termina siendo un laboratorio promedio.
Los tres puntos donde vemos que se arruina el proyecto:
-
Coordinación con obra civil. El mobiliario no puede llegar a un espacio sin pisos terminados, sin instalaciones hidráulicas, o con paredes todavía sin pintar. La secuencia correcta es: obra civil → instalaciones → pisos → mobiliario → servicios finales → pruebas.
-
Entrega sin validación. La instalación no termina cuando los muebles están atornillados. Termina cuando se prueban las campanas de extracción con humo, se verifica el drenaje de cada tarja, y se valida el nivel de las cubiertas con un nivel de burbuja largo.
-
Capacitación al personal. Un laboratorio entregado sin sesión de uso y mantenimiento pierde 20% de su vida útil en los primeros dos años por uso incorrecto.
7. Las 8 preguntas que todo responsable técnico debería hacer antes de firmar un proyecto de laboratorio
- ¿El proveedor tiene al menos un ingeniero dedicado al diseño, o es un vendedor con catálogo?
- ¿Los gabinetes cumplen SEFA 8 (pueden mostrar el reporte de pruebas)?
- ¿Las cubiertas propuestas son adecuadas para los reactivos específicos de mi proceso?
- ¿El diseño contempla crecimiento a 5 y 10 años, o solo la operación actual?
- ¿Las campanas de extracción tienen certificación de desempeño (no solo ficha técnica)?
- ¿El proveedor va a acompañar la instalación o solo va a entregar en obra?
- ¿Hay garantía por escrito y plan de mantenimiento preventivo?
- ¿Puedo visitar un laboratorio similar ya instalado por este proveedor?
Si no puedes obtener respuestas claras a esas 8 preguntas, no estás contratando un laboratorio — estás contratando un problema futuro.
Cierre: el laboratorio es una herramienta, no una decoración
Diseñar un laboratorio bien es un trabajo técnico serio. Requiere entender el proceso del cliente, aplicar normativa sin atajos, elegir materiales por sus propiedades reales y no por su precio por metro cuadrado, y acompañar el proyecto hasta que esté operando como debería.
En Santre llevamos más de 30 años haciendo esto. No es lo que nos hace distintos — es simplemente lo que un fabricante serio tiene que saber hacer. Lo que sí nos distingue es que nuestro trabajo no termina cuando firmamos la orden: termina cuando el laboratorio está funcionando, el equipo está capacitado, y el responsable técnico puede enfocarse en lo suyo — hacer química, no resolver problemas de mobiliario.
Si estás empezando a planear un laboratorio o tienes dudas sobre uno en proyecto, con gusto hablamos. Sin presión de venta, sin prisa: el objetivo es que tomes la mejor decisión para tu operación.
