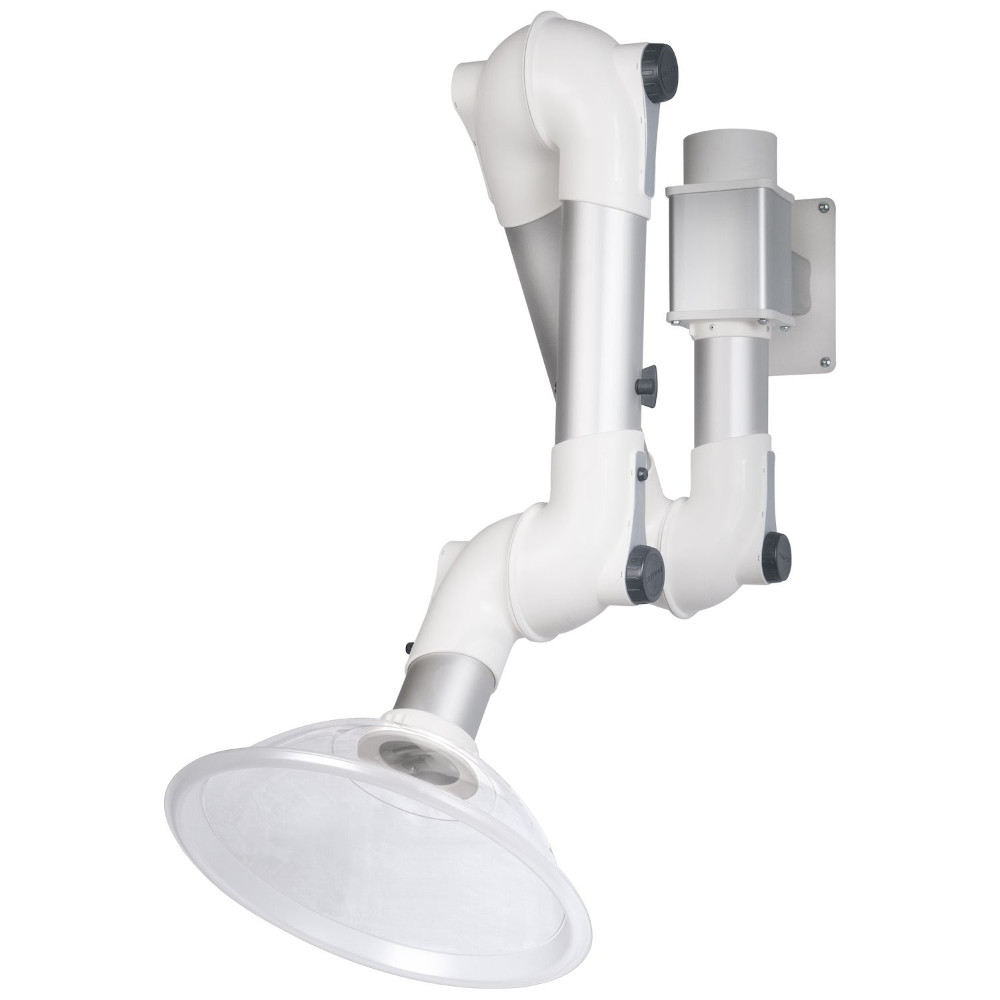

Brazo extractor articulado estándar
Extracción localizada para procesos de laboratorio de baja y media carga contaminante. Ideal para estaciones de pesaje, llenado de viales y preparación con solventes en volumen reducido.

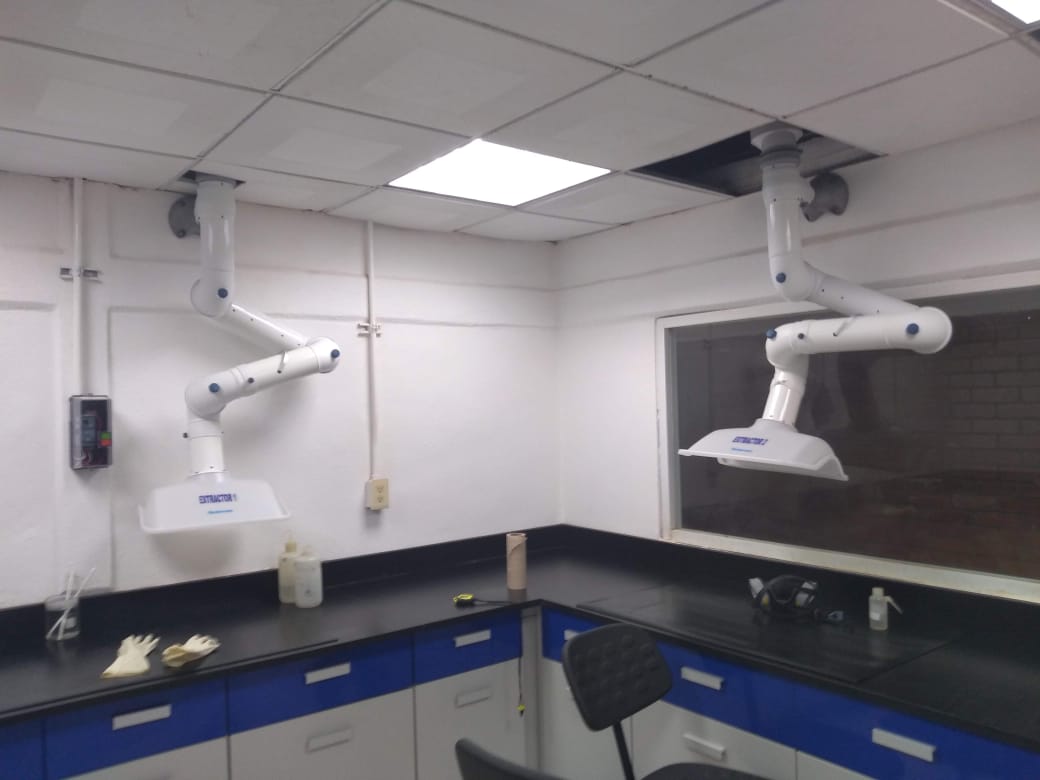

Brazos Extractores para Laboratorio
Cuando el volumen de muestra es pequeño (hasta 100 ml) o el espacio no permite una campana de humos, los brazos extractores son la solución ideal. Capturan gases y vapores directamente en su origen con articulación de 360°.
Un brazo extractor bien dimensionado reduce exposición del operador sin ocupar el vano completo de una campana. Santre integra brazos a ductos existentes o diseña el sistema de extracción desde cero.
Solicitar asesoría
Tipos de Soluciones
Elegir el brazo extractor correcto depende del caudal, la corrosividad del vapor y el número de puntos de captura. Cada modelo se adapta a pared, techo o mesa según el layout del laboratorio.
Extractor centrífugo para corrosivos
Configuración diseñada para manejo de vapores en atmósferas químicamente agresivas, con materiales compatibles y motor fuera del flujo corrosivo cuando aplica.
Extractor de lámina galvanizada
Alternativa robusta para aplicaciones generales de extracción en laboratorio educativo o industrial con presupuesto optimizado.
Sistema de extracción múltiple
Integración de varios brazos extractores a un mismo extractor para estaciones de trabajo simultáneas, con balanceo de caudal y válvulas de control.
Aplicaciones de brazos extractores
Un brazo extractor captura gases, vapores y polvo en el punto donde se generan, sin ocupar el vano de una campana completa. Santre lo integra con el Sistema de 7 Zonas y con campanas de extracción cuando el proceso escala.
Química analítica y preparación
Pesaje, disoluciones y titulaciones con solventes en volumen reducido. La boquilla se posiciona sobre el matraz o balanza para capturar vapores en origen.
Educación e investigación
Laboratorios escolares y universitarios con espacio limitado. Ideal para prácticas donde varios estudiantes comparten estaciones de trabajo.
Soldadura y procesos puntuales
Captura localizada en soldadura, pintura, encapsulado y control de calidad en industria automotriz con volúmenes de muestra pequeños.

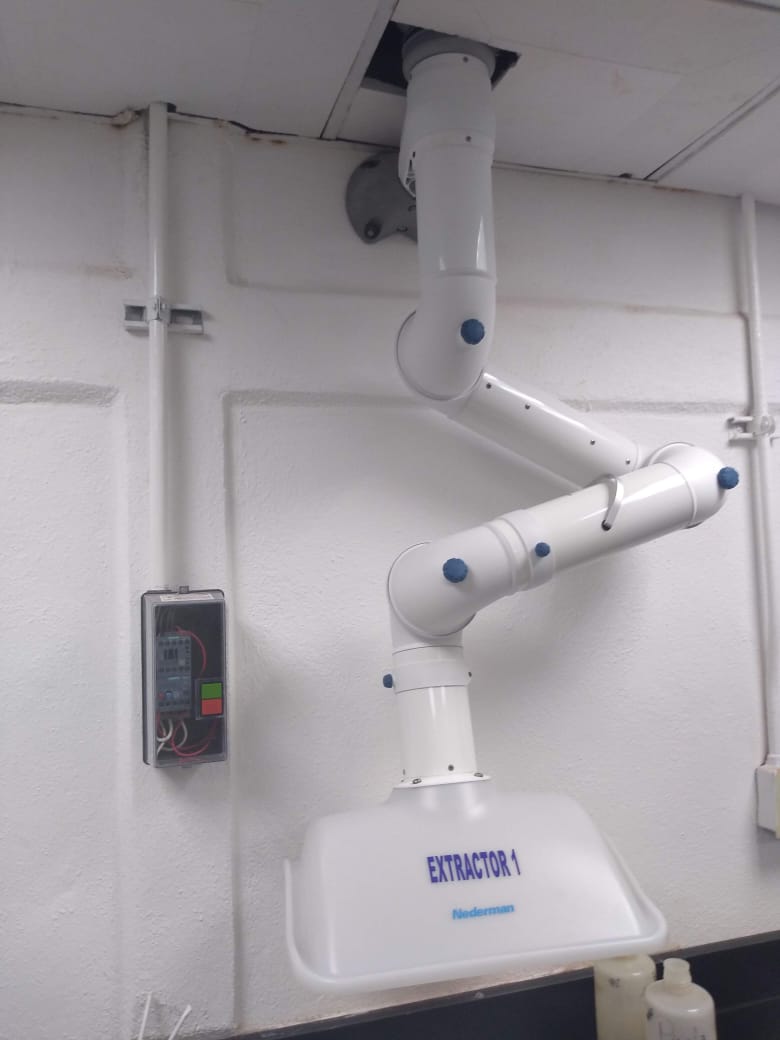

Cómo funciona un brazo extractor
El brazo articulado guía la boquilla hacia el contaminante con alcance de 360°. El ventilador mantiene caudal suficiente para que el aire entre por la boquilla a velocidad de captura adecuada, evitando que vapores se dispersen hacia el operador. El dimensionamiento depende del diámetro del ducto, la longitud de la línea y el número de brazos conectados.
Mantenimiento del sistema
Incluimos revisión de articulaciones, boquillas y válvulas, limpieza de conductos y balanceo de caudal cuando hay varios puntos de captura. Programamos inspección anual y recomendaciones de filtros o scrubbers si el proceso lo requiere.
Fabricación e instalación en México
Fabricamos en Santa Catarina, Nuevo León, con plazos típicos de 4 a 8 semanas. Coordinamos instalación con mesas de laboratorio y, si el caudal lo exige, campanas de extracción o extractores dedicados.
Especificaciones
Articulación
360° en múltiples ejes
Diámetro ducto
100–200 mm típico
Ambientes corrosivos
Versiones PPL / inox
Instalación
Pared, techo o mesa
El brazo extractor debe dimensionarse junto con el ventilador y el ducto para mantener la velocidad de captura en la boquilla. Santre calcula el sistema completo y entrega recomendaciones de mantenimiento y filtros cuando el proceso lo requiere.
Preguntas frecuentes sobre brazos extractores
¿Cuándo usar un brazo extractor en lugar de una campana de extracción?
Los brazos extractores son ideales cuando el volumen de muestra es pequeño (hasta 100 ml), el espacio es limitado, o se necesita extracción localizada en puntos específicos del laboratorio. Son una alternativa compacta y económica a la campana de humos tradicional.
¿Qué rango de movimiento tienen los brazos extractores Santre?
Nuestros brazos extractores articulados tienen un alcance de 360 grados con articulaciones que permiten posicionar la boquilla de captura exactamente donde se genera el contaminante.
¿Qué tipos de brazos extractores ofrece Santre?
Ofrecemos brazo extractor articulado estándar, extractor centrífugo para corrosivos, extractor de lámina galvanizada, y sistema de extracción múltiple para varias estaciones de trabajo.
